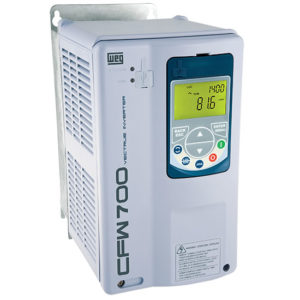

CFW 700

No CFW700 a instalação dos acessórios também é baseada na filosofia “conecte e use” ou seja, eles são configurados automaticamente quando conectados ao inversor, garantindo mais rapidez e simplicidade.

Slot 3 – Comunicação (Opcional)

Slot 5 – Módulo de memória FLASH (Opcional)

Software WLP (WEG Ladder Programmer) Para o desenvolvimento de aplicativos de software.

Software Superdrive G2
– Conexão RS-485 com o inversor
– Parametrização, comando e sinalização
– Gravação de software aplicativo (via SoftPLC)
– Monitoração e ajuda “on-line”.

Tensão de alimentação – corrente nominal de saída:

• 220Vca Monofásica: 6 a 10A (1,5 a 3cv)
• 220Vca Trifásica: 6 a 211A (1,5 a 75cv)
• 380-480Vca Trifásica: 3,6 a 211A (2 a 175cv)

Estrutura compacta, ideal para instalação em espaços reduzidos.
Alta precisão e confiabilidade no controle de velocidade e de torque.
Robustez de hardware.

Itens incorporados no produto padrão:

Indutores no barramento CC

Não necessita de reatância de rede

• Instalação em qualquer rede, sem restrição de impedância mínima
• Atende a norma IEC61000-3-12

Entrada para encoder incremental isolada

Gerenciamento Térmico Inteligente

• Monitoração da temperatura do dissipador e do ar interno nos cartões eletrônicos
• Monitoração e indicação da velocidade e o número de horas de operação do ventilador
• Ventilador é facilmente removível para limpeza

8 entradas e 5 saídas digitais

Opcionais:

Comunicação em rede: Devicenet, CANopen, Profibus DP, RS-485 (modbus)

IHM para montagem remota (não necessita de fonte externa)

Módulo de memória FLASH

Módulo de parada de segurançaA ativação da função de parada de segurança bloqueia os pulsos PWM de acionamento dos IGBT’s, garantindo que o motor permanecerá parado.

• Atende a EN954-1, Categoria 3

Start-up orientado: principais parâmetros agrupados numa sequência lógica, para simplificar e dar mais rapidez na colocação em funcionamento do inversor.

Multi-speed: até 8 velocidades pré-programadas.

Função de auto-ajuste: modo vetorial ou VVW.

Regulador PID: controle de variáveis de processos através da variação da velocidade do motor (via SoftPLC).

Potenciômetro eletrônico: permite o ajuste da referência de velocidade via entradas digitais (via SoftPLC).

Flying Start: permite acelerar o motor (em giro livre) a partir da rotação em que ele se encontra.

Rampa “S”: redução de choques mecânicos durante acelerações/desacelerações.

Função pular velocidade: evita que o motor opere permanentemente em valores de velocidade onde o sistema mecânico entra em ressonância, causando vibração ou ruídos exagerados.

Proteção de sobrecarga do motor: baseada em curvas que simulam o aquecimento e resfriamento do motor em casos de sobrecarga, conforme normas IEC 60947-4-2 e UL508C.

Ajuste da classe térmica do motor: seu correto ajuste torna mais real o tempo de atuação da proteção de sobrecarga.

Proteção de sobretemperatura do motor: proteção contra sobretemperatura, com sensor tipo PTC.

Proteção de sobrecarga no inversor: protege os IGBT’s e os retificadores de entrada do inversor em caso de sobrecarga.

Ride-through: possibilita a recuperação do inversor, sem bloqueio por subtensão, quando ocorrer uma quebra na rede de alimentação.
