Relés de Segurança

São equipamentos que fazem a supervisão de circuitos que garantem a segurança do equipamento/sistema e do operador. São projetados para atender as mais atualizadas normas de segurança, sempre com o objetivo de obter o máximo de eficiência e confiabilidade em um só produto.

• Atendem a NR-12
• Categoria 4
• Saídas em duplo canal
• Supervisão de contatos
• Protegidos contra falhas e tentativas de fraudes
• Variedade de modelos
• Flexibilidade – atendem diversos tipos de aplicações
• Produtos livres de chumbo – RoHS
• Alta confiabiliade

São relés de segurança que proporcionam o controle de simultaneidade no acionamento de máquinas e processos, evitando que o operador coloque as mãos na área de risco, quando utilizados com o CBM – Comando Bimanual WEG.

Atendem a NR-12, são protegidos contra falhas e tentativas de violações (auto check), possuem supervisão de contatos, duplo canal e fonte de alimentação para proporcionar flexibilidade nas mais variadas aplicações.

Modelos:

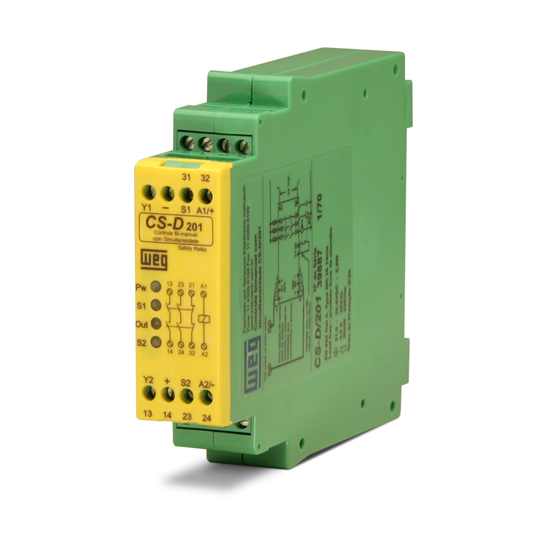

CS-D Controle de Simultaneidade Diversidade de modelos Duplo canal Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) Atende a NR12

Os relés de segurança da linha CP proporcionam um nível de segurança adequado no sistema de emergência e parada de máquinas e equipamentos, atendendo a NR-12.

Podem ser utilizados para supervisionar os contatos de botões de emergência auto monitorados da linha CSW WEG, os sensores indutivos de segurança da linha SSL/ASSL e outros dispositivos vitais para a segurança dos operadores.
Modelos:

Start Manual

CP-D – Controle de parada de emergência Tensão de alimentação: 24 V CC Consumo: < 10 VA Tipos de Conexão: Borne Saída: 3 contatos de segurança NA e 1 NF auxiliar Vida util dos contatos: 107 operações Capacidade dos contatos: 3 A/250 V – 90 W Tempo de resposta: 10 ms (max) Temperatura de trabalho: -5 ºC a 50 ºC Grau de proteção: IP20 Normas aplicadas: EN 574 (tipo IIIC), ISO 13849-1, IEC 62061, IEC 61508, IEC 60947-5-1,IEC 60204-1, IEC 60664-1 Certificação de segurança: Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) TÜV Rheinland

Start Automático

CPA-D – Controle de parada de emergência Tensão de alimentação: 24 V CC Consumo: < 10 VA Tipos de Conexão: Borne Saída: 3 contatos de segurança NA e 1 NF auxiliar Vida util dos contatos: 107operações Capacidade dos contatos: 3 A/250 V – 90 W Tempo de resposta: 10 ms (max) Temperatura de trabalho: -5 ºC a 50 ºC Grau de proteção: IP20 Normas aplicadas: EN 574 (tipo IIIC), ISO 13849-1, IEC 62061, IEC 61508, IEC 60947-5-1,IEC 60204-1, IEC 60664-1 Certificação de segurança: Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) TÜV Rheinland
CPt-D – Controle de parada de emergência com saída temporizada Temporização: 0,1s a 30s Alimentação: 24 VCC Consumo: 2,5 W Tipos de conexão: Bornes Contatos de segurança: 3NA (imediatos) + 3NF (temporizados) Capacidade dos contatos: 4,5 A – 30 V CC / 200 W – 250 V CA Contatos auxiliares: 1NF (imediato) + 1NF (temporizado) Vida útil 107operações Tempo de resposta: 3 ms Temperatura de trabalho: -5 oC a 50 o C Grau de proteção: IP20 Normas aplicadas: IEC60 201-1 DIN EN418 Lead free: RoHS Certificação: Cat 4 / PL e (ISO 13849-1), SIL CL 3 (IEC62061/IEC6105) TÜV Rheinland Nota: em certificação

É um relé de segurança utilizado para detectar a condição de parada de motores elétricos, através da tensão residual das tensões nas bobinas devido a inércia do rotor. O SZS pode ser utilizado para deteção de movimento zero em qualquer tipo de motor elétrico, CA ou CC, monofásico ou trifásico. Além disso, também pode ser utilizado com inversores de frequência ou soft-starters.

Características: Atende a NR-12 Categoria 3 de proteção Contatos de segurança: 1NA + 1 NF Tensão de alimentação: 230 V CA ou VCC 50 / 60 Hz

PSSR – Relé Auxiliar

PSSR-D42 – Relé auxiliar Tensão de alimentação: 24 VCC Consumo: < 10 VA Tipos de Conexão: Born Saída: Contatos de segurança 4 NA e 2 NF auxiliar (para sinalização) Vida util dos contatos: 107 operações Capacidade dos contatos: 3 A/250 V – 100 W Tempo de resposta: 10 ms (max) Temperatura de trabalho: -5 ºC a 50 ºC Grau de Proteção: IP20 Normas: CISPR 22:2004; IEC 61000-4-3: 2006; IEC 61000-4-4:2004 Certificação: TÜV Rheinland Produto livre de chumbo Não possui recurso de simultaneidade, aplicado somente quando necessário um contato auxiliar de segurança.
